Máy uốn ống thủy lực khí nén TLP HHW-4Q

Máy uốn ống thủy lực khí nén TLP HHW-4Q có lực uốn tối đa 23 tấn, hành trình uốn 370mm và uốn được ống có độ dày thành từ 2,75–6mm. Máy sử dụng cơ cấu thủy lực kết hợp khí nén, đi kèm 9 bộ đai uốn từ 1/2 đến 4 inch. Trọng lượng máy 168kg, thương hiệu TLP, xuất xứ Trung Quốc.

Bộ đai uốn ống của HHW-4Q

HHW-4Q được trang bị 9 đai uốn với các kích thước 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3" và 4". Bộ đai cho phép thay đổi khuôn theo đường kính ống cần gia công.

Lực uốn 23 tấn và hành trình 370mm

Cơ cấu thủy lực của HHW-4Q tạo lực uốn tối đa 23 tấn, với hành trình uốn tối đa 370mm. Khi đặt ống vào khuôn, cơ cấu ép tác động lực từ phía trên xuống để tạo độ cong theo hình dạng của đai uốn. Máy uốn được thành ống có độ dày từ 2,75–6mm. Kích thước ống, độ dày thành và loại đai sử dụng cần được xác định trước khi tiến hành uốn.

Cấu hình máy HHW-4Q

HHW-4Q có kết cấu khung thép với trọng lượng 168kg. Cơ cấu thủy lực tạo lực ép chính, trong khi hệ thống khí nén được sử dụng để vận hành cơ cấu thủy lực. Thiết kế máy dạng khung đứng, khu vực đặt khuôn và ống được bố trí ở phần giữa thân máy.

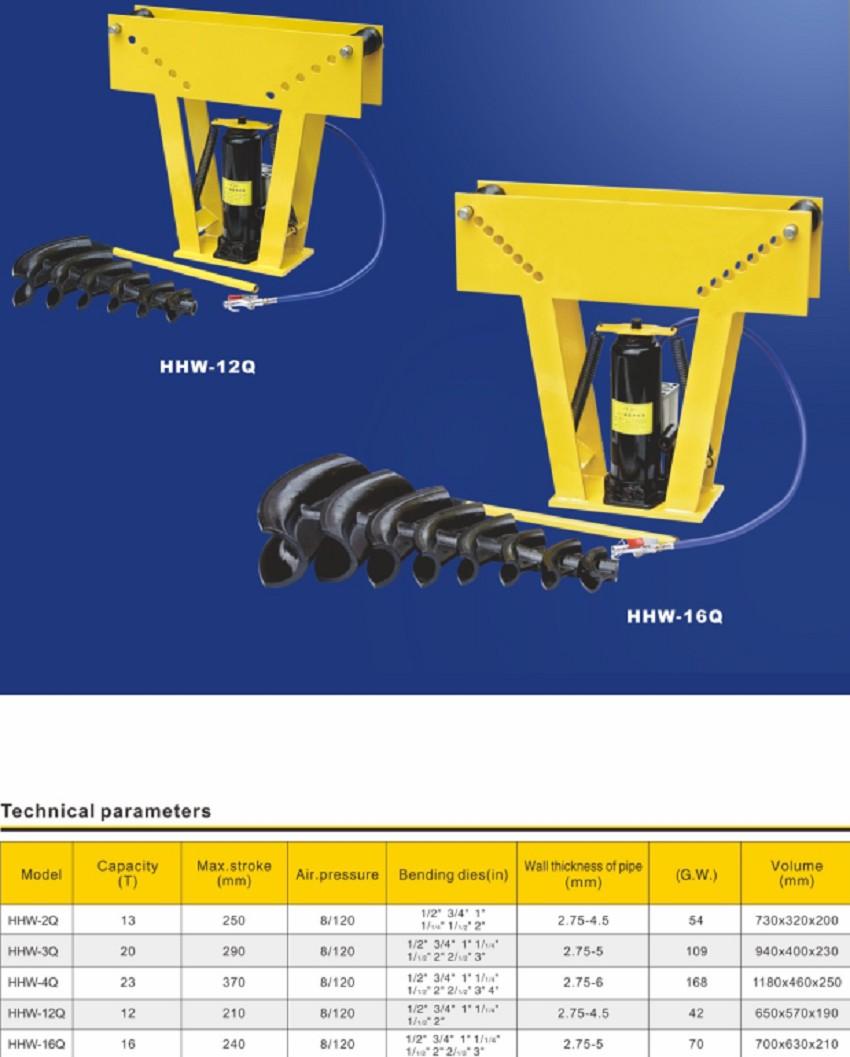

Thông số kỹ thuật

• Model HHW-4Q
• Lực uốn tối đa 23 tấn
• Hành trình uốn tối đa 370mm
• Độ dày thành ống uốn được 2,75–6mm
• Bộ đai uốn 9 kích thước từ 1/2" đến 4"
• Trọng lượng 168kg
• Thương hiệu TLP
• Xuất xứ Trung Quốc
• Bảo hành 6 tháng
