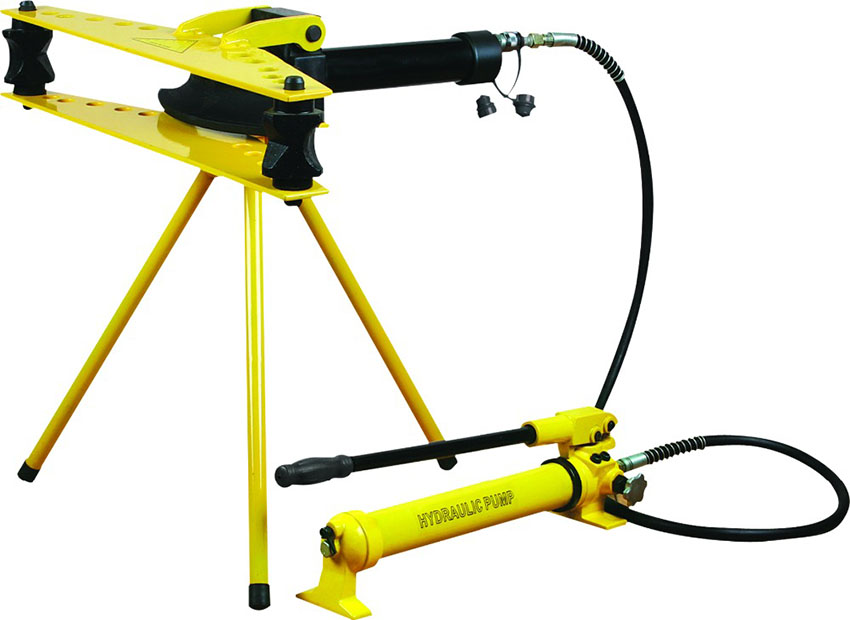

Máy uốn ống thủy lực 23 tấn TLP HHW-4F (bơm tay rời)

Đặc điểm máy uốn ống thủy lực HHW-4F

Bơm tay thủy lực rời

HHW-4F không tích hợp bơm thủy lực trên thân máy. Cụm bơm được bố trí riêng và kết nối với xi lanh bằng đường dầu thủy lực. Khi bơm dầu vào xi lanh, áp suất tạo lực ép lên khuôn để thực hiện quá trình uốn ống. Cấu hình bơm rời giúp phần thân máy có kết cấu gọn hơn, đồng thời người vận hành có thể bố trí vị trí bơm riêng trong quá trình làm việc.

Bộ đai uốn 9 kích thước

HHW-4F có phạm vi đường kính ống uốn từ Ø21,5 đến 108mm. Máy xử lý thành ống có độ dày 2,75–6mm, sử dụng các đai uốn đi kèm theo từng kích thước ống.

Bộ đai gồm 9 kích thước 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3" và 4". Khi thay đổi đường kính ống, cần sử dụng đúng đai uốn tương ứng.

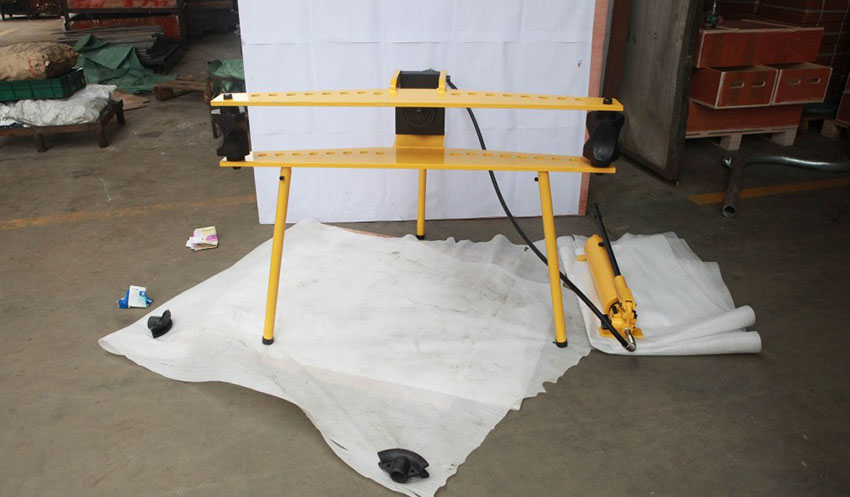

Khung 3 chân và xi lanh

Phần khung HHW-4F sử dụng kết cấu 3 chân đỡ tạo thành thế chân kiềng. Xi lanh thủy lực đặt trên thân máy và thực hiện chuyển động ép khuôn xuống ống. Máy uốn ống thủy lực này có hành trình dài 370mm, trọng lượng 157kg và kích thước tổng thể 1180 × 460 × 230mm.

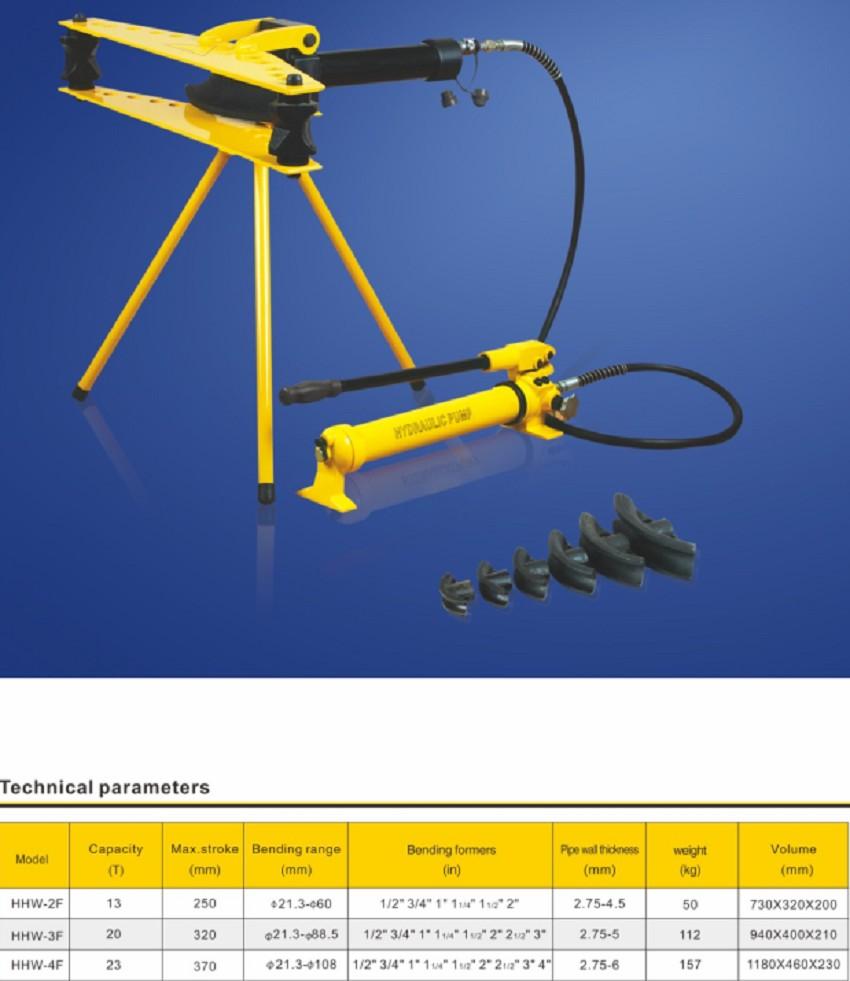

Thông số kỹ thuật máy uốn ống HHW-4F

Khả năng uốn

• Lực uốn tối đa 23 tấn
• Hành trình 370mm
• Đường kính ống Ø21,5–108mm
• Độ dày thành ống 2,75–6mm

Bộ đai và kích thước máy

• Đai uốn 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3", 4"
• Trọng lượng 157kg
• Kích thước 1180 × 460 × 230mm
