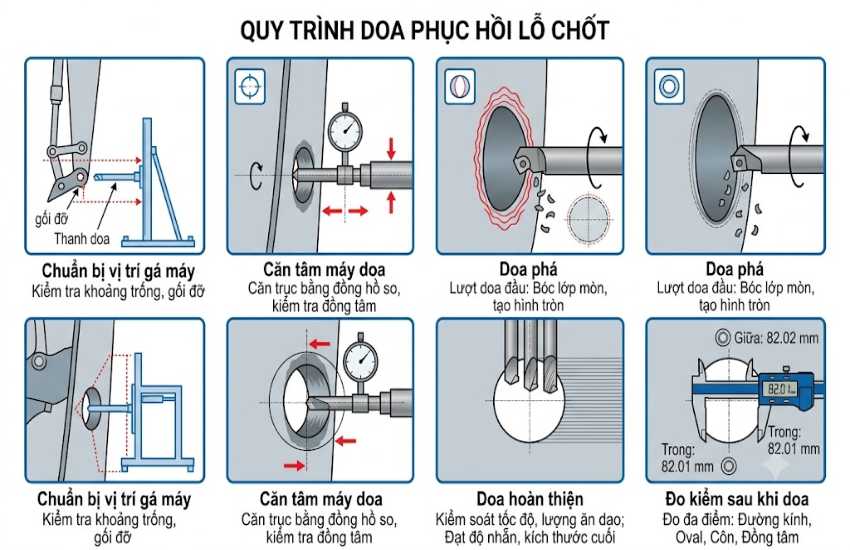

Quy trình doa phục hồi lỗ chốt

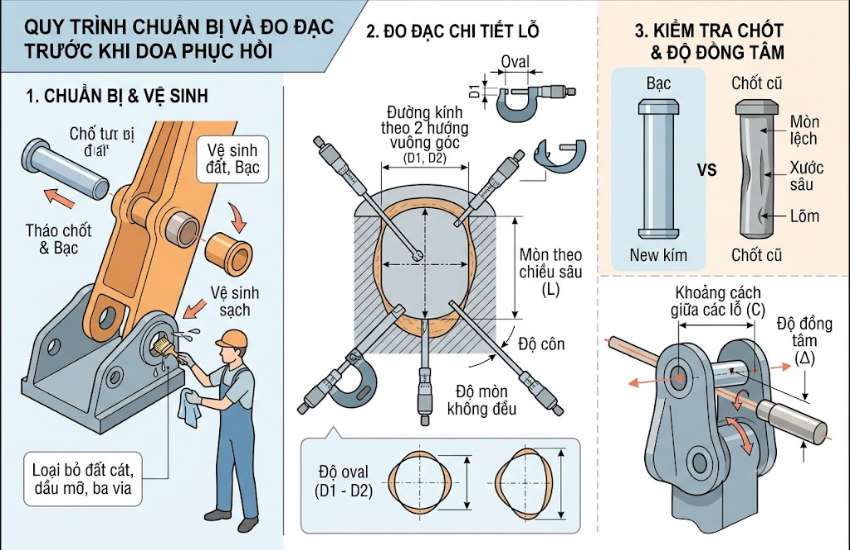

Kiểm tra lỗ chốt trước khi gia công

Trước tiên tháo chốt, tháo bạc nếu cần rồi vệ sinh sạch vị trí sửa chữa. Đất cát, dầu mỡ, ba via hoặc mạt kim loại còn trong lỗ đều có thể làm sai kết quả đo.

Sau khi vệ sinh, đo đường kính tại nhiều điểm và theo hai hướng vuông góc. Cần ghi nhận cả độ oval, độ côn, độ mòn theo chiều sâu và tình trạng bề mặt. Chốt cũ cũng cần kiểm tra xem có bị mòn lệch, lõm hoặc xước sâu không.

Nếu một cụm có hai hoặc nhiều lỗ cần sửa, nên kiểm tra thêm khoảng cách giữa các lỗ và đường tâm. Chỉ đo từng lỗ riêng lẻ chưa đủ để đánh giá khả năng giữ đồng tâm sau khi doa.

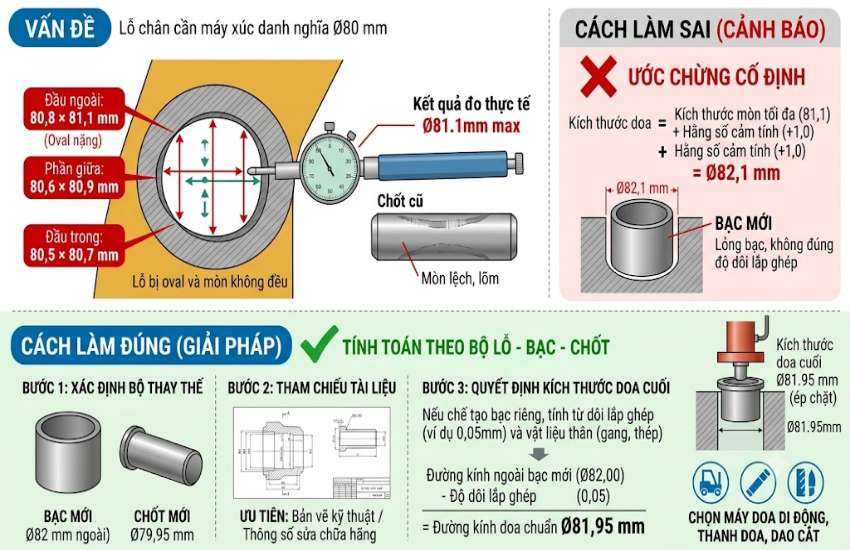

Xác định kích thước doa

Sau khi có số đo thực tế mới tính kích thước gia công. Không nên lấy đường kính hiện tại rồi cộng thêm một lượng cố định.

Kích thước cuối phải tính cùng bạc và chốt sẽ lắp. Chẳng hạn lỗ danh nghĩa 80 mm, sau thời gian sử dụng đo được 80,8–81,1 mm. Nếu thay bạc mới, cần biết đường kính ngoài của bạc, kích thước chốt và yêu cầu lắp ghép trước khi chốt đường kính doa.

Có bản vẽ hoặc thông số kỹ thuật của hãng thì ưu tiên theo tài liệu. Trường hợp phải làm bạc mới, kích thước lỗ có thể tính theo bộ thông số của bạc, chốt và vật liệu thân chi tiết.

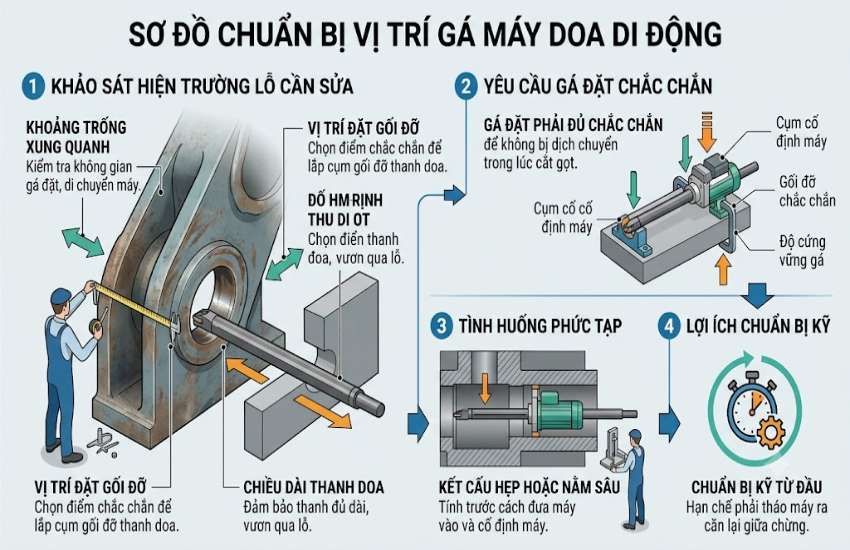

Chuẩn bị vị trí gá máy doa

Máy doa lỗ di động thường được đưa đến trực tiếp vị trí sửa chữa. Trước khi gá cần kiểm tra khoảng trống xung quanh lỗ, vị trí đặt gối đỡ, chiều dài thanh doa và khả năng cố định máy.

Vị trí gá phải đủ chắc để máy không dịch chuyển trong lúc cắt. Những cụm kết cấu hẹp hoặc nằm sâu cần tính trước cách đưa máy vào và cố định máy.

Không ít ca sửa chữa mất thời gian ở khâu gá hơn phần cắt gọt. Chuẩn bị kỹ từ đầu sẽ hạn chế phải tháo máy ra căn lại giữa chừng.

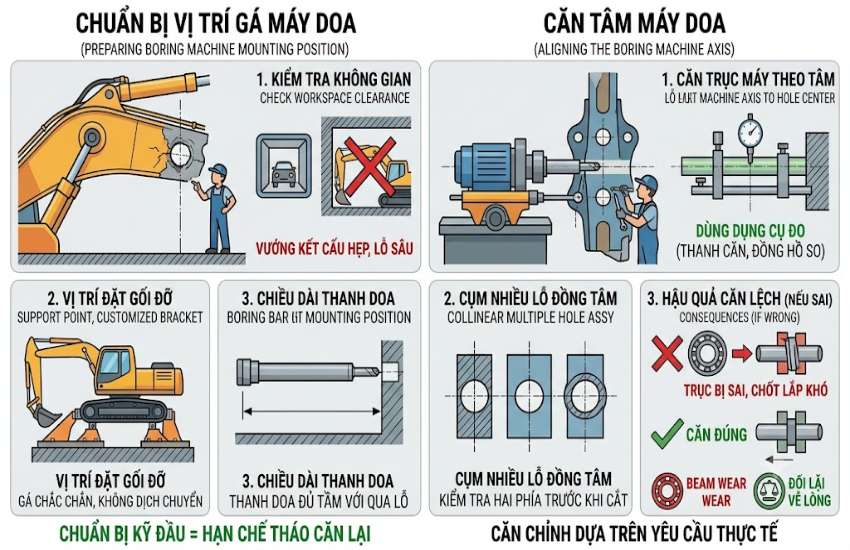

Căn tâm máy doa

Sau khi gá máy, căn trục máy theo đúng tâm lỗ cần phục hồi. Với cụm có hai tai hoặc nhiều lỗ trên cùng một đường tâm, cần kiểm tra cả hai phía trước khi bắt đầu cắt.

Nếu căn lệch, lỗ sau gia công có thể đạt đúng đường kính nhưng trục bị sai. Khi lắp chốt, chốt có thể vào khó, bạc chịu tải lệch hoặc cụm khớp hoạt động không đều.

Người thợ thường dùng thanh căn, đồng hồ so hoặc dụng cụ đo thích hợp để kiểm tra vị trí trước khi doa. Mức căn chỉnh cần dựa trên yêu cầu thực tế của cụm chốt, không lấy cảm giác bằng mắt làm chuẩn.

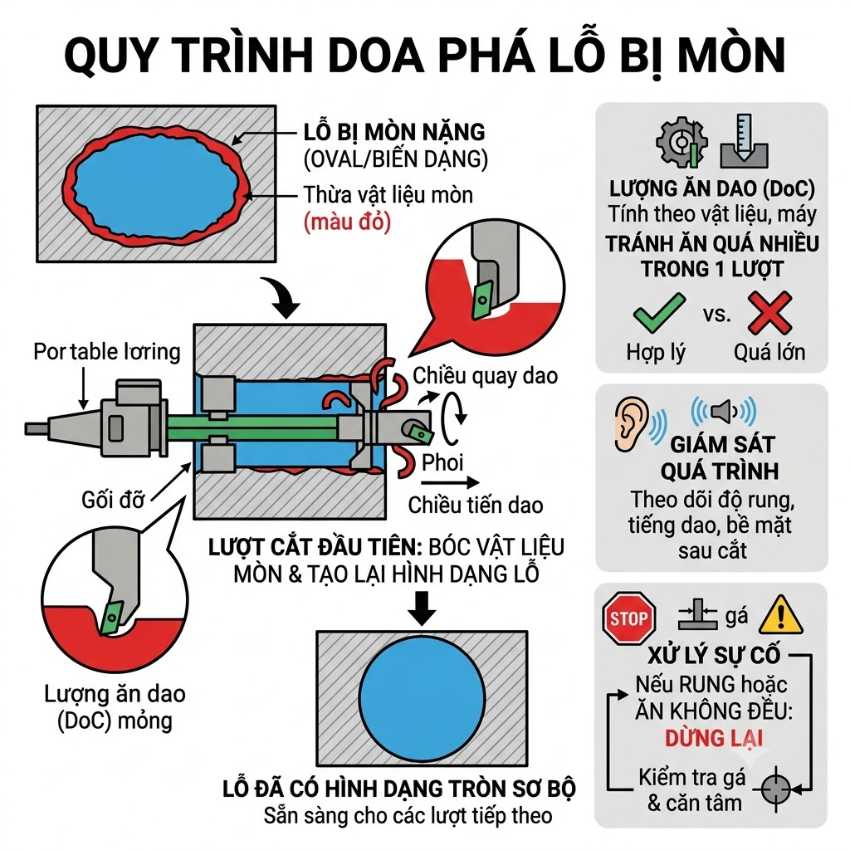

Doa phá phần lỗ bị mòn

Sau khi căn tâm xong mới bắt đầu cắt. Với lỗ bị oval hoặc biến dạng nhiều, lượt doa đầu tiên có nhiệm vụ bóc phần vật liệu mòn không đều và tạo lại hình dạng lỗ.

Lượng ăn dao cần tính theo vật liệu, độ cứng chi tiết, tình trạng lỗ và khả năng của máy. Không nên cố lấy nhiều vật liệu trong một lượt để rút ngắn thời gian.

Trong lúc doa cần theo dõi độ rung, tiếng dao và bề mặt sau từng lượt cắt. Máy rung hoặc dao ăn không đều thì nên dừng lại kiểm tra gá và căn tâm trước khi tiếp tục.

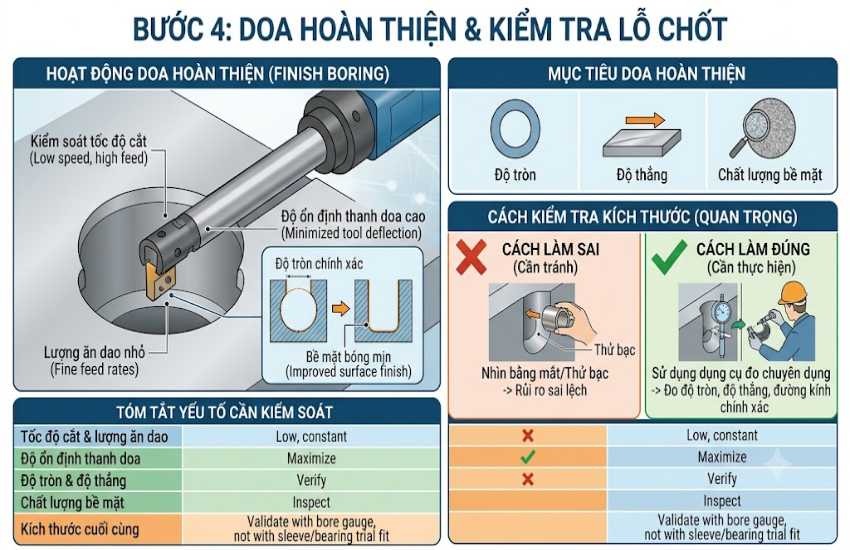

Doa hoàn thiện

Sau khi phần mòn chính đã được xử lý, tiến hành các lượt cắt nhỏ để đưa lỗ về kích thước đã tính.

Giai đoạn hoàn thiện cần kiểm soát tốc độ cắt, lượng ăn dao và độ ổn định của thanh doa. Mục tiêu không chỉ nằm ở đường kính mà còn ở độ tròn, độ thẳng và chất lượng bề mặt lỗ.

Với lỗ dùng để ép bạc, kích thước cuối cần được kiểm tra theo yêu cầu lắp bạc. Không nên nhìn bằng mắt hoặc thử bạc vào rồi mới đánh giá kích thước.

Đo kiểm sau khi doa

Sau khi doa xong, vệ sinh lỗ rồi đo lại tại nhiều vị trí. Nên đo theo đúng các điểm đã kiểm tra trước khi gia công để so sánh mức độ thay đổi.

Cần kiểm tra đường kính, độ oval và độ côn. Với cụm có nhiều lỗ, kiểm tra thêm độ đồng tâm giữa các lỗ.

Ví dụ lỗ đạt 82 mm tại một vị trí nhưng đầu còn lại chỉ 81,8 mm thì chưa thể xem kết quả đã đạt. Đường kính trung bình có thể nhìn ổn nhưng hình dạng lỗ vẫn còn sai.

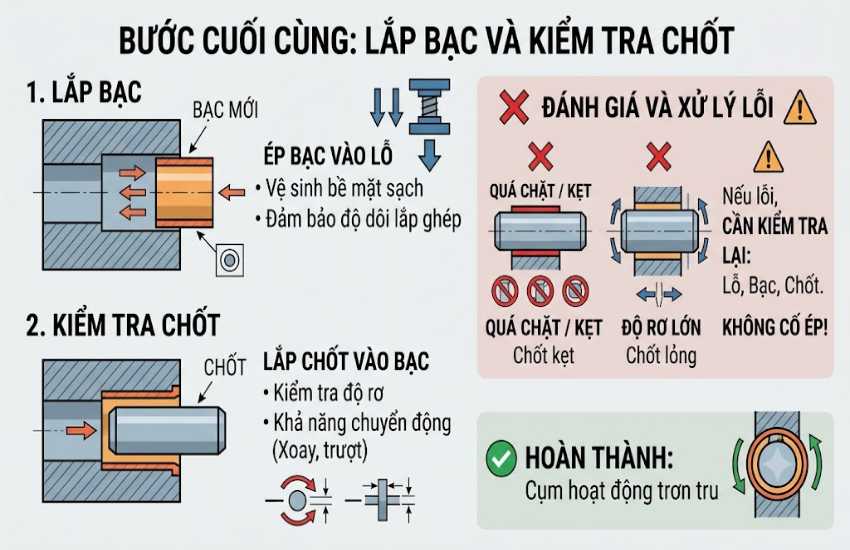

Lắp bạc và kiểm tra chốt

Khi kích thước lỗ đã đạt, tiến hành lắp bạc theo đúng kích thước đã tính. Bề mặt lắp phải sạch, không còn ba via hoặc phần kim loại thừa.

Sau khi ép bạc, kiểm tra vị trí bạc và độ đồng tâm với lỗ liên quan. Tiếp theo lắp chốt, kiểm tra độ rơ và khả năng chuyển động của cụm.

Nếu chốt vào quá chặt, bị kẹt hoặc có độ rơ lớn, cần kiểm tra lại cả ba phần: lỗ, bạc và chốt. Không nên cố ép chốt để xử lý một sai số xuất phát từ kích thước gia công.

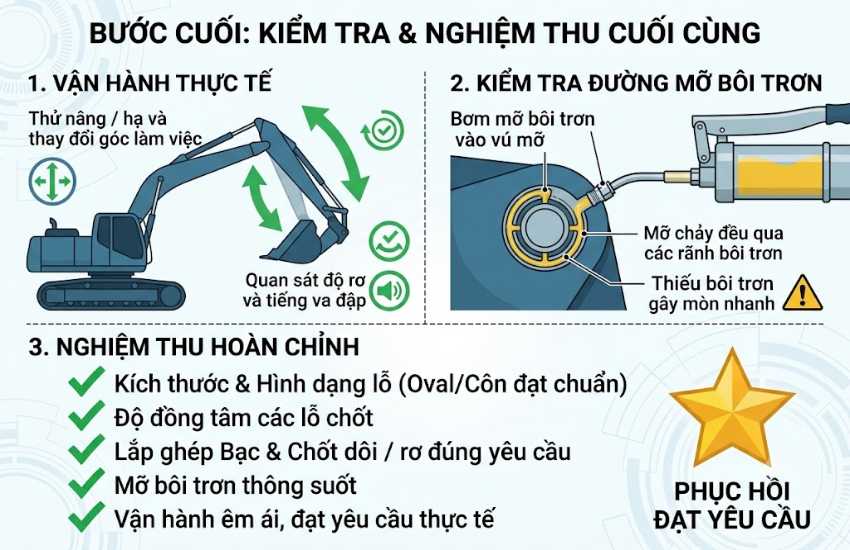

Kiểm tra sau khi hoàn thiện

Sau khi lắp xong, kiểm tra cụm chốt ở các vị trí làm việc khác nhau. Với máy công trình, có thể thử nâng, hạ hoặc thay đổi góc làm việc của cụm để quan sát độ rơ và tiếng va đập.

Các vị trí có đường dầu bôi trơn cũng cần kiểm tra lại đường cấp mỡ. Bạc lắp đúng nhưng thiếu bôi trơn vẫn có thể nhanh mòn. Một ca phục hồi lỗ chốt đạt yêu cầu cần kiểm tra đủ cả kích thước, độ đồng tâm, bạc, chốt và khả năng làm việc sau lắp ráp.

Những lỗi thường gặp khi doa phục hồi lỗ chốt

Lỗi thường gặp nhất nằm ở khâu đo. Chỉ đo một điểm rồi lấy số đó làm đường kính lỗ có thể bỏ qua độ oval và độ mòn không đều.

Một trường hợp khác là dùng lại chốt đã mòn hoặc chọn bạc theo kích thước cũ mà không kiểm tra lại sau khi doa. Khi đưa vào vận hành, cụm vẫn có thể nhanh xuất hiện độ rơ.

Khâu căn tâm cũng cần đặc biệt chú ý. Máy được gá chắc nhưng trục doa không đúng tâm thì lỗ sau gia công vẫn có thể lệch. Với cụm có hai tai hoặc nhiều lỗ liên kết, sai lệch nhỏ giữa các trục có thể làm chốt lắp khó và tải phân bố không đều.

Doa tại chỗ hay tháo chi tiết về xưởng?

Nhiều vị trí như chân cần, chân gầu, chân xi lanh hoặc tai liên kết có thể phục hồi trực tiếp trên máy bằng máy doa lỗ di động. Cách này phù hợp khi chi tiết lớn, khó tháo hoặc thời gian dừng máy cần rút ngắn.

Trường hợp chi tiết nhỏ, dễ tháo hoặc cần gia công thêm nhiều bề mặt khác, đưa về xưởng có thể thuận tiện hơn. Quyết định phụ thuộc vào vị trí lỗ, kích thước, không gian gá, yêu cầu gia công và điều kiện thực tế.

Có thể xem thêm bài Doa lỗ tại chỗ hay tháo chi tiết về xưởng? để xem từng trường hợp nên xử lý theo phương án nào.
