Thùng dầu thủy lực

Thùng dầu thủy lực là gì?

Thùng dầu thủy lực là một thành phần chính trong hệ thống thủy lực, được thiết kế để chứa và quản lý dầu thủy lực. Nó thường có hình dạng hộp chữ nhật, làm từ kim loại như thép hoặc nhôm, và được gia công tỉ mỉ để đảm bảo độ kín khít, tránh rò rỉ dầu. Thùng dầu thủy lực thực hiện nhiều chức năng quan trọng: lưu trữ dầu, tản nhiệt, lắng cặn, tách khí, và bảo vệ dầu khỏi bụi bẩn. Các hệ thống thủy lực trong máy móc công nghiệp, trạm nguồn thủy lực, và thiết bị xây dựng đều sử dụng thùng dầu thủy lực để duy trì hiệu suất và kéo dài tuổi thọ của hệ thống. Màu sắc của thùng dầu có thể là xanh, đen, xám, hoặc bạc, tùy thuộc vào nhà sản xuất và yêu cầu ứng dụng.

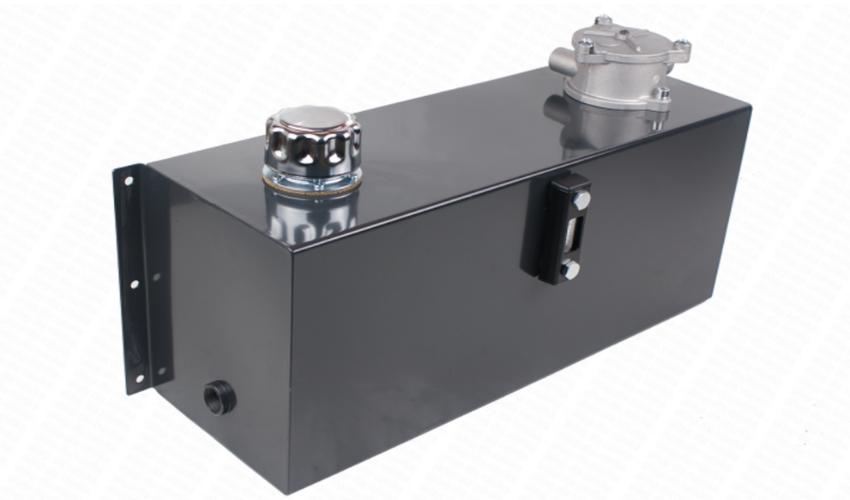

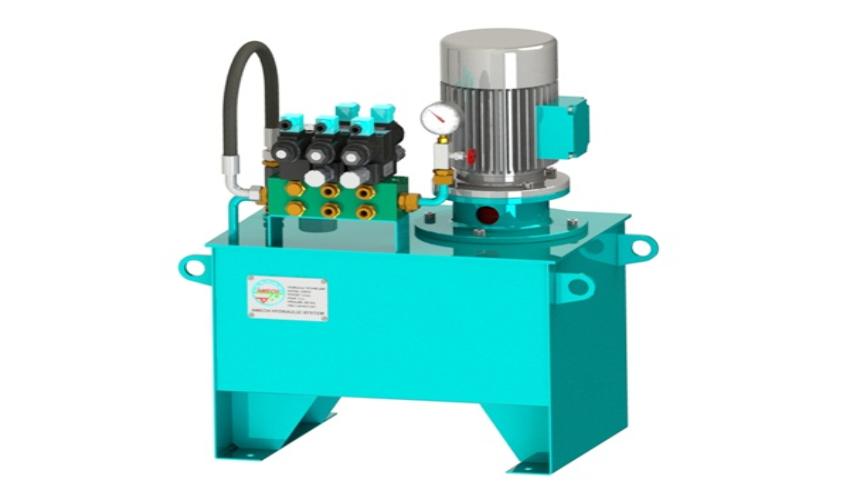

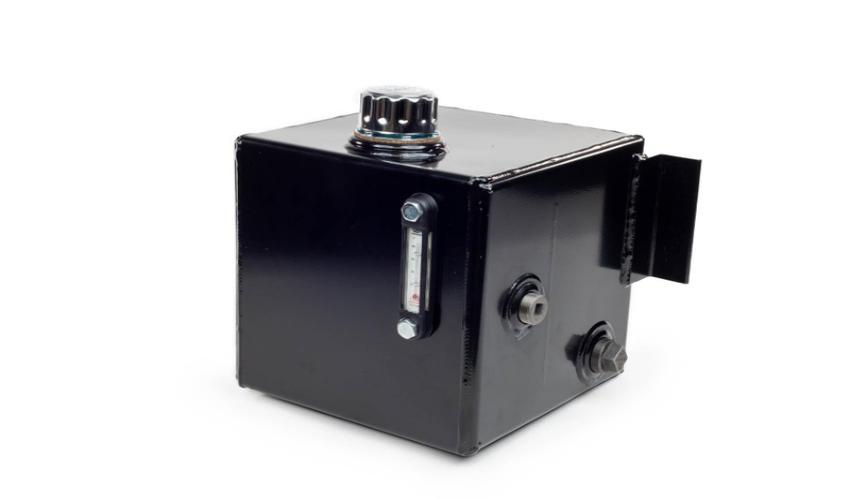

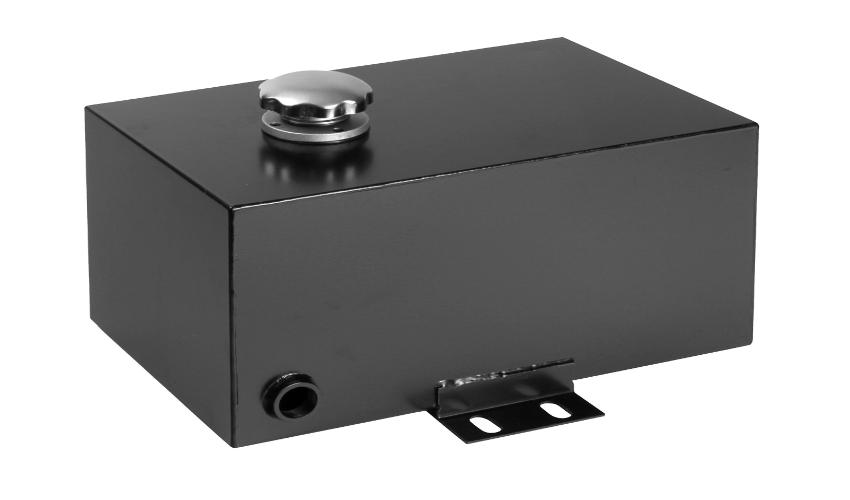

Cấu tạo thùng dầu thủy lực

Thùng dầu thủy lực bao gồm nhiều bộ phận, mỗi bộ phận có chức năng cụ thể nhằm đảm bảo sự hoạt động hiệu quả và bền vững của hệ thống thủy lực, dưới đây là các bộ phận chính và vai trò của chúng:

Chân đế thùng

Chức năng: Chân đế tạo khoảng trống giữa thùng dầu và mặt đất, giúp ngăn chặn sự tiếp xúc trực tiếp của đáy thùng với mặt đất. Giảm nguy cơ oxy hóa và rỉ sét do hơi ẩm từ đất, bảo vệ đáy thùng khỏi ăn mòn.

Cấu tạo: Gồm bốn giá đỡ chắc chắn được gắn chặt vào đáy thùng dầu. Chân đế thường được làm từ kim loại để đảm bảo độ bền.

Thước thăm dầu

Chức năng: Còn gọi là thước nhớt, nó cho phép người dùng theo dõi mức dầu trong thùng. Người dùng có thể kiểm tra xem dầu có còn ở mức yêu cầu không và bổ sung nếu cần thiết. Ngoài ra, thước thăm dầu cũng giúp xác định tình trạng dầu, liệu có cần thay mới hay không.

Cấu tạo: Thường là một thanh đo dài, có các vạch chia để chỉ mức dầu hiện tại.

Nắp và lọc dầu

Chức năng: Nắp thùng giúp làm kín thùng dầu, ngăn chặn bụi bẩn, chất ô nhiễm xâm nhập từ bên ngoài, và ngăn dầu không bị tràn ra ngoài. Bộ lọc dầu được tích hợp để lọc bỏ các tạp chất khỏi dầu khi thêm hoặc thay dầu.

Cấu tạo:

• Nắp thùng: Được thiết kế để dễ dàng mở và đóng, thường có một nắp xoay để vặn chặt hoặc tháo ra.

• Bộ lọc dầu: Lắp đặt ngay bên dưới nắp thùng, có lưới lọc hoặc giấy lọc để giữ lại các cặn bẩn khi đổ dầu vào.

Vú dầu

Chức năng: Vú dầu (hay vòi dầu) được sử dụng để tháo dầu ra khỏi thùng hoặc vệ sinh thùng dầu định kỳ. Giúp loại bỏ dầu cũ và bẩn, duy trì chất lượng dầu trong thùng.

Cấu tạo: Thường là một van hoặc nút có thể tháo rời, cho phép dễ dàng xả dầu ra ngoài.

Chức năng của thùng dầu thủy lực

Chức năng của thùng dầu thủy lực rất đa dạng và thiết yếu cho hệ thống thủy lực. Ngoài vai trò chính là chứa dầu để đảm bảo hoạt động liên tục, thùng dầu còn giúp làm mát dầu khi nhiệt độ tăng, ngăn ngừa quá nhiệt và bảo vệ hệ thống. Thùng dầu cũng loại bỏ không khí trong dầu, ngăn tạo bọt và đảm bảo dầu có chất lượng tốt nhất. Hơn nữa, nó lắng cặn, loại bỏ tạp chất như mảnh kim loại, cát, và sợi nylon, giữ sạch dầu. Thùng còn là nơi kết nối các thiết bị phụ trợ như bơm dầu, động cơ thủy lực, và van điều khiển, hỗ trợ hệ thống thủy lực hoạt động hiệu quả.

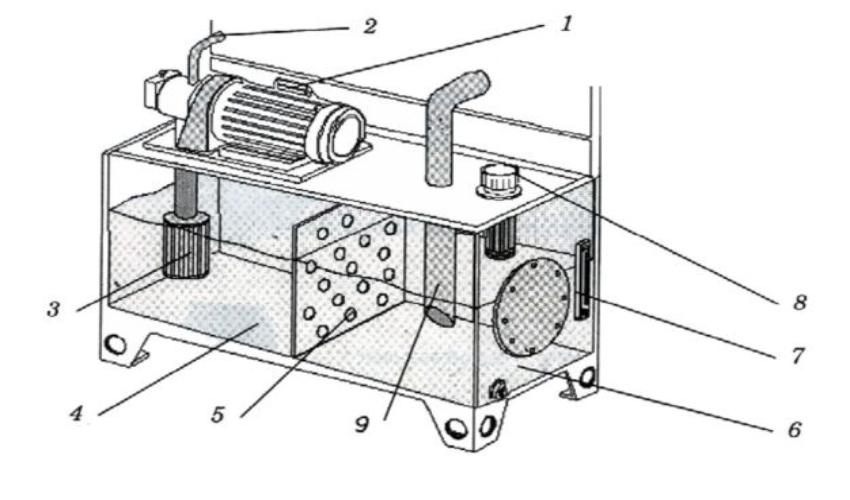

Cách tính kích thước thùng dầu thủy lực

Đối với các loại thùng dầu di động, ví dụ:  trên các xe vận chuyển thì thể tích thùng dầu chọn như sau:

V = 1,5.q_v

Đối với các loại thùng dầu cố định, ví dụ: thùng dầu trong các nhà máy, dây chuyền thì chọn thể tích thùng dầu như sau:

V= (3∼5)×q_v

Trong đó:

• V (lít)- Thể tích dầu cần thiết

• q_v (lít/ph)- Lưu lượng của bơm dầu.

Trong công thức này, bạn cần lựa chọn giá trị phù hợp trong khoảng từ 3 đến 5 lần lưu lượng của bơm dầu (qv) để đảm bảo đủ dầu cho hệ thống.

*Lưu ý rằng trong hệ thống thủy lực hoạt động có tính chu kỳ, thể tích dầu tối thiểu cần đảm bảo cho ít nhất một chu kỳ hoạt động.

Một số lưu ý khi chọn thùng dầu thủy lực

• So sánh giữa thùng dầu thấp rộng và thùng dầu cao, để cân bằng mức dầu và luân chuyển dòng dầu.
• Đặt tấm vách cao ¾ mức dầu cao nhất trong thùng để tăng khả năng làm mát và ngăn tạp chất.
• Lựa chọn nắp có lõi lọc để loại bỏ tạp chất, và đảm bảo kích thước của nắp dễ vệ sinh.
• Đường dầu hút từ đáy thùng để tránh hút tạp chất, đường dầu hồi đặt ở đỉnh thùng.
• Xem xét lựa chọn phụ kiện như lọc dầu, thước nhớt phù hợp với yêu cầu của hệ thống.
• Lắp đặt móc để dễ di chuyển và cẩu khi lắp đặt thùng dầu lớn và đặc biệt.

Kết luận

Trong hệ thống thủy lực, thùng dầu đóng vai trò quan trọng trong việc lưu trữ và cung cấp dầu mỡ cho các thành phần khác. Việc lựa chọn và sử dụng đúng loại thùng dầu phù hợp không chỉ giúp hệ thống hoạt động hiệu quả mà còn đảm bảo độ bền và an toàn cho các thành phần khác. Thùng dầu thủy lực có thể được phân loại theo nhiều tiêu chí như di động, cố định, áp suất làm việc, và chất liệu sản xuất. DBK đã giúp bạn hiểu rõ về tính năng và ứng dụng của từng loại thùng dầu sẽ giúp tối ưu hóa hoạt động của hệ thống thủy lực
