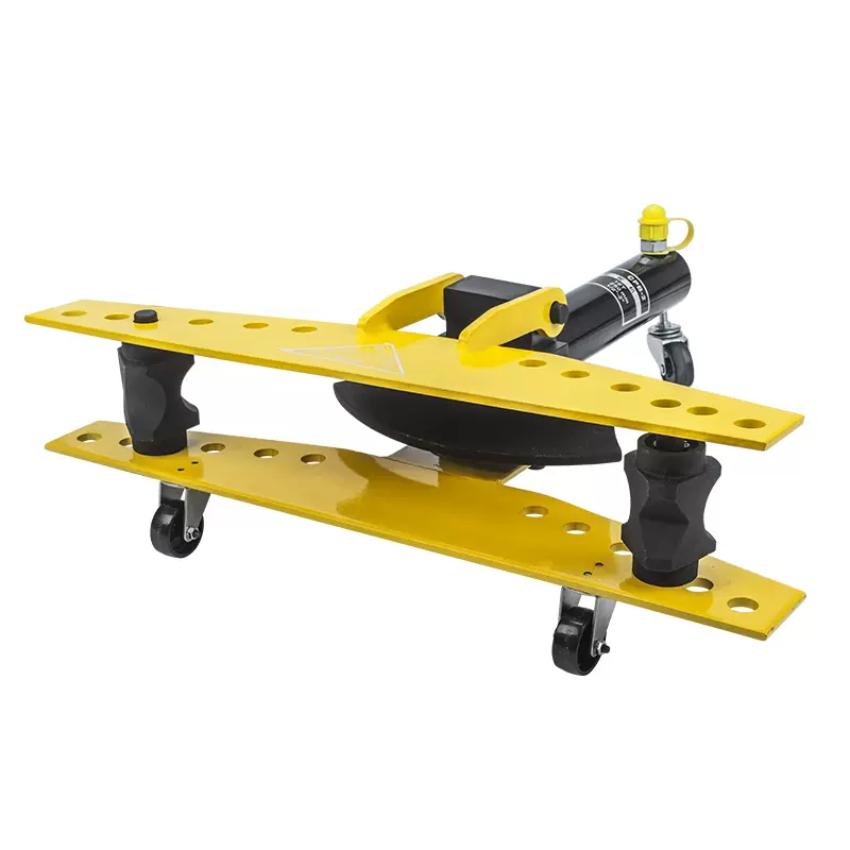

Máy uốn ống thủy lực TLP HHW-2

Máy uốn ống thủy lực TLP HHW-2

Máy uốn ống thủy lực TLP HHW-2 có lực uốn tối đa 13 tấn, thiết kế nhỏ gọn với trọng lượng 47kg. Máy xử lý ống có đường kính từ 21,3–33mm, độ dày thành 2,75–4,5mm và hành trình uốn tối đa 250mm. Kích thước tổng thể 730 × 320 × 200mm, thuận tiện bố trí tại các khu vực gia công có không gian hạn chế.

Thiết kế của máy uốn ống thủy lựcTLP HHW-2

Thiết kế gọn với trọng lượng 47kg

HHW-2 có kích thước 730 × 320 × 200mm và trọng lượng 47kg. Kết cấu được thu gọn quanh cụm thủy lực và bộ phận tạo hình, giảm kích thước tổng thể của thiết bị. Với khối lượng 47kg, máy có thể được bố trí tại nhiều vị trí gia công mà không cần dành riêng một khu vực lớn cho thiết bị. Nền đặt máy cần có độ chắc chắn và đủ khả năng chịu lực trong quá trình uốn.

Phạm vi uốn ống 21,3–33mm

HHW-2 được thiết kế cho các loại ống có đường kính từ 21,3 đến 33mm. Độ dày thành ống nằm trong khoảng 2,75–4,5mm. Khi sử dụng, đường kính và độ dày thực tế của ống cần được kiểm tra trước khi lựa chọn khuôn. Khuôn phải có kích thước tương ứng với loại ống cần gia công để quá trình tạo hình diễn ra đúng biên dạng.

Lực uốn 13 tấn

Cơ cấu thủy lực tạo lực uốn tối đa 13 tấn. Lực từ xi lanh được truyền đến bộ phận ép, tác động lên ống đã đặt trong khuôn để tạo góc uốn. Hành trình uốn tối đa của máy là 250mm. Người vận hành kiểm soát quá trình tạo lực thông qua cơ cấu bơm thủy lực bằng tay.

Cơ chế uốn bằng lực thủy lực

HHW-2 không sử dụng động cơ điện để tạo lực uốn. Khi bơm tay, dầu thủy lực được tạo áp suất và truyền lực đến xi lanh. Xi lanh dịch chuyển bộ phận ép theo hành trình thiết kế. Ống được đặt giữa các vị trí đỡ và khuôn trước khi tạo lực. Khi xi lanh tác động, ống biến dạng theo biên dạng của khuôn. Quá trình ép cần thực hiện từ từ để kiểm soát góc uốn.

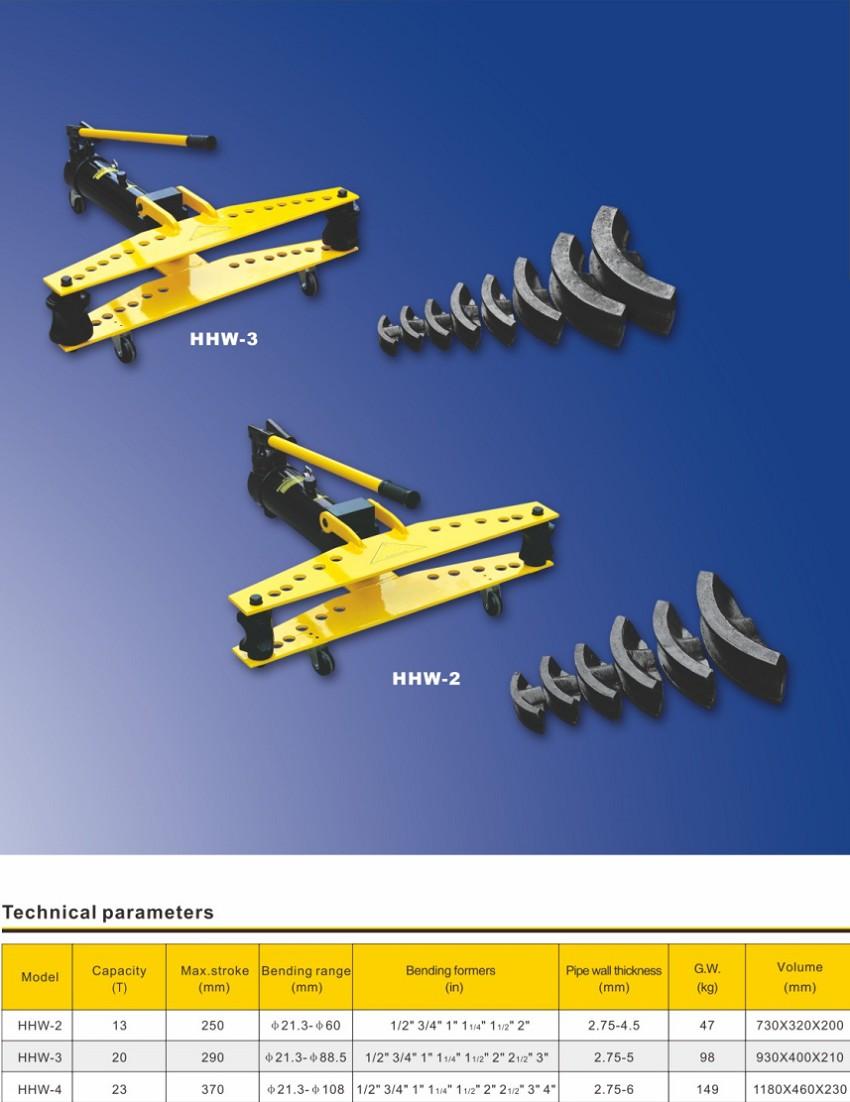

Thông số kỹ thuật máy uốn ống thủy lực TLP HHW-2

• Model HHW-2
• Lực uốn tối đa 13 tấn
• Hành trình uốn tối đa 250mm
• Phạm vi uốn 21,3–33mm
• Độ dày thành ống 2,75–4,5mm
• Trọng lượng 47kg
• Kích thước 730 × 320 × 200mm
• Thương hiệu TLP
