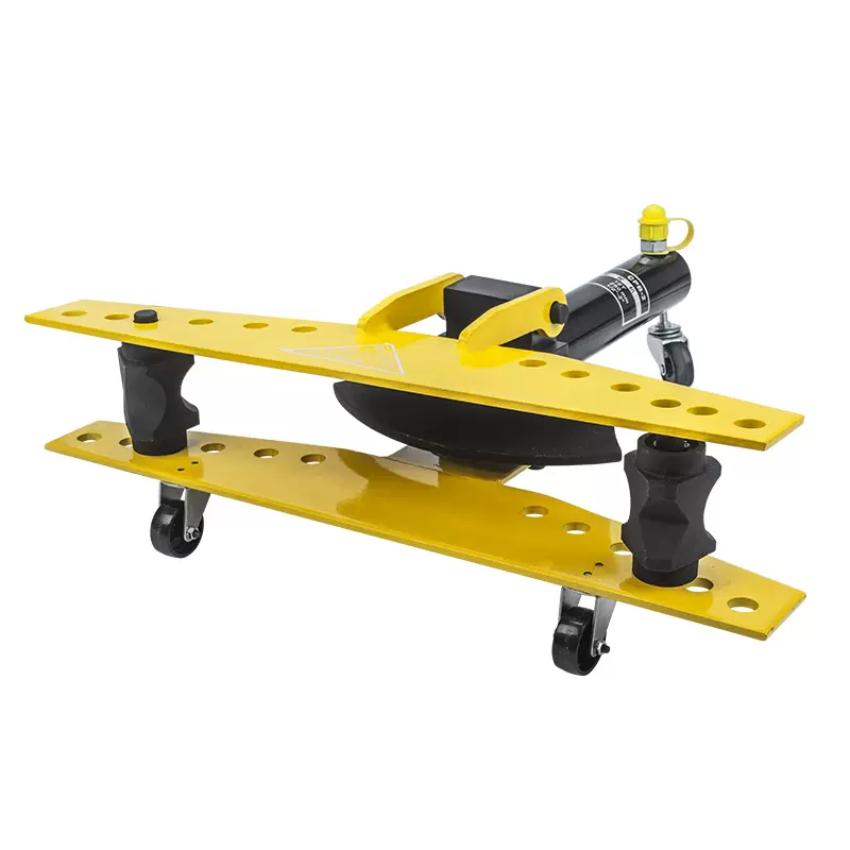

Máy uốn ống thủy lực TLP HHW-3

Máy uốn ống thủy lực TLP HHW-3

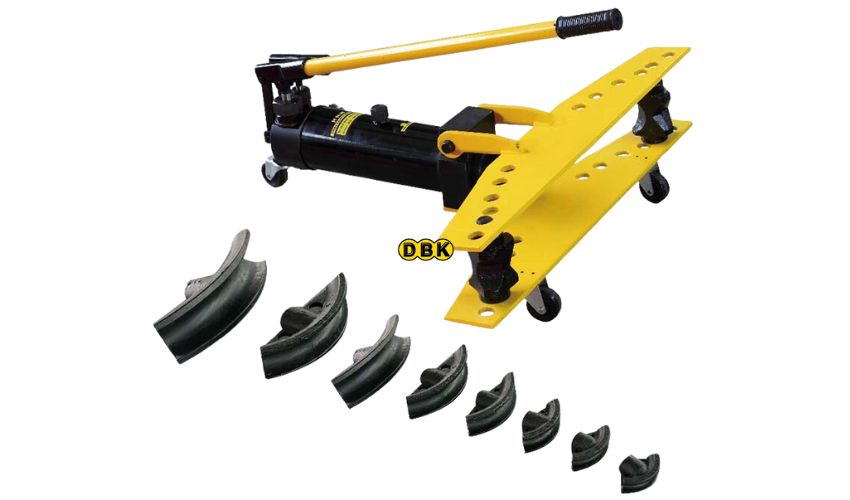

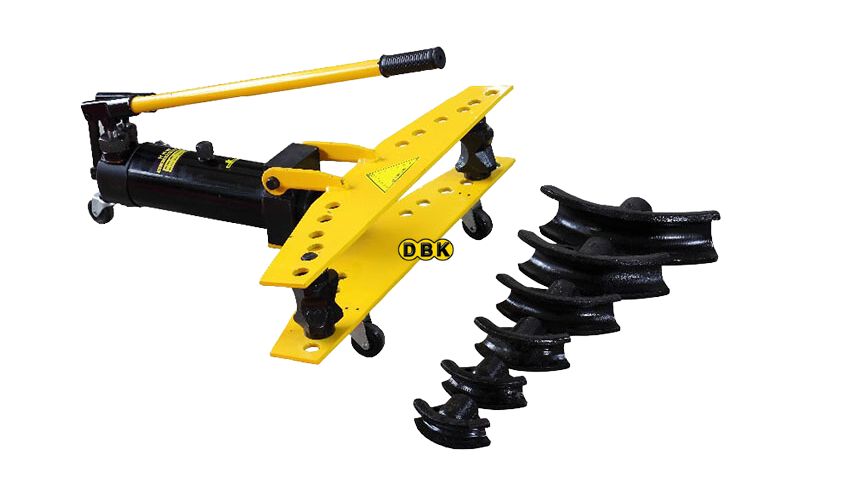

Máy uốn ống thủy lực TLP HHW-3 có lực uốn tối đa 20 tấn, hành trình uốn 250mm và phạm vi xử lý ống từ 21,3–88,5mm. Máy uốn được ống có độ dày thành 2,75–5mm, trọng lượng 98kg và kích thước 930 × 400 × 210mm. Thiết kế máy hướng đến phương pháp uốn ống bằng lực thủy lực tác động từ cơ cấu bơm tay.

Điểm đặc biệt của máy uốn ống thủy lực TLP HHW-3

Phạm vi uốn từ 21,3–88,5mm

HHW-3 có khả năng tạo hình cho các loại ống với đường kính từ 21,3 đến 88,5mm. Độ dày thành ống nằm trong khoảng 2,75–5mm theo thông số kỹ thuật của máy. Phạm vi này bao quát nhiều kích thước ống thường gặp trong gia công cơ khí. Trước khi uốn, cần xác định đường kính và độ dày thành ống để lựa chọn bộ khuôn tương ứng.

Lực uốn tối đa 20 tấn

Cụm thủy lực của HHW-3 tạo lực uốn tối đa 20 tấn. Lực được truyền qua cơ cấu ép lên ống để tạo biến dạng theo hình dạng của khuôn. Hành trình uốn tối đa 250mm quyết định khoảng di chuyển của cơ cấu ép trong quá trình làm việc. Người vận hành cần kiểm soát vị trí ống và khuôn trước khi tạo lực.

Kết cấu máy 98kg

HHW-3 có trọng lượng 98kg, kích thước 930 × 400 × 210mm. So với các thiết bị uốn có kích thước lớn hơn, kết cấu này thuận tiện hơn cho việc bố trí trong khu vực gia công có diện tích giới hạn. Khung máy giữ các bộ phận uốn và cơ cấu thủy lực trên cùng một hệ thống. Khi bố trí thiết bị, cần lựa chọn nền đặt đủ chắc chắn để máy hoạt động ổn định.

Cơ cấu uốn bằng thủy lực

HHW-3 sử dụng lực thủy lực thay cho động cơ điện để thực hiện quá trình uốn. Người vận hành tác động lên cơ cấu bơm, áp suất dầu được tạo ra và truyền đến xi lanh để đẩy bộ phận ép. Khi ống được đặt đúng vị trí, lực từ xi lanh tác động lên khuôn và làm ống biến dạng theo biên dạng khuôn. Quá trình uốn cần thực hiện từ từ để kiểm soát góc và hình dạng của ống.

Thông số kỹ thuật máy uốn ống thủy lực TLP HHW-3

• Model HHW-3
• Lực uốn tối đa 20 tấn
• Hành trình uốn tối đa 250mm
• Phạm vi uốn 21,3–88,5mm
• Độ dày thành ống 2,75–5mm
• Trọng lượng 98kg
• Kích thước 930 × 400 × 210mm
• Thương hiệu TLP
