Máy uốn ống thủy lực TLP HHW-4 có lực uốn lớn nhất 23 tấn, dùng để tạo hình ống inox, sắt và thép có đường kính từ Ø21,5 đến Ø108 mm, độ dày ống 2,75–6 mm. Máy vận hành bằng tay, sử dụng hệ thống thủy lực với hai cần bơm dầu gồm chế độ bơm nhanh và bơm chậm. HHW-4 có hành trình 370 mm, đi kèm 9 đai uốn và trọng lượng máy 149 kg.

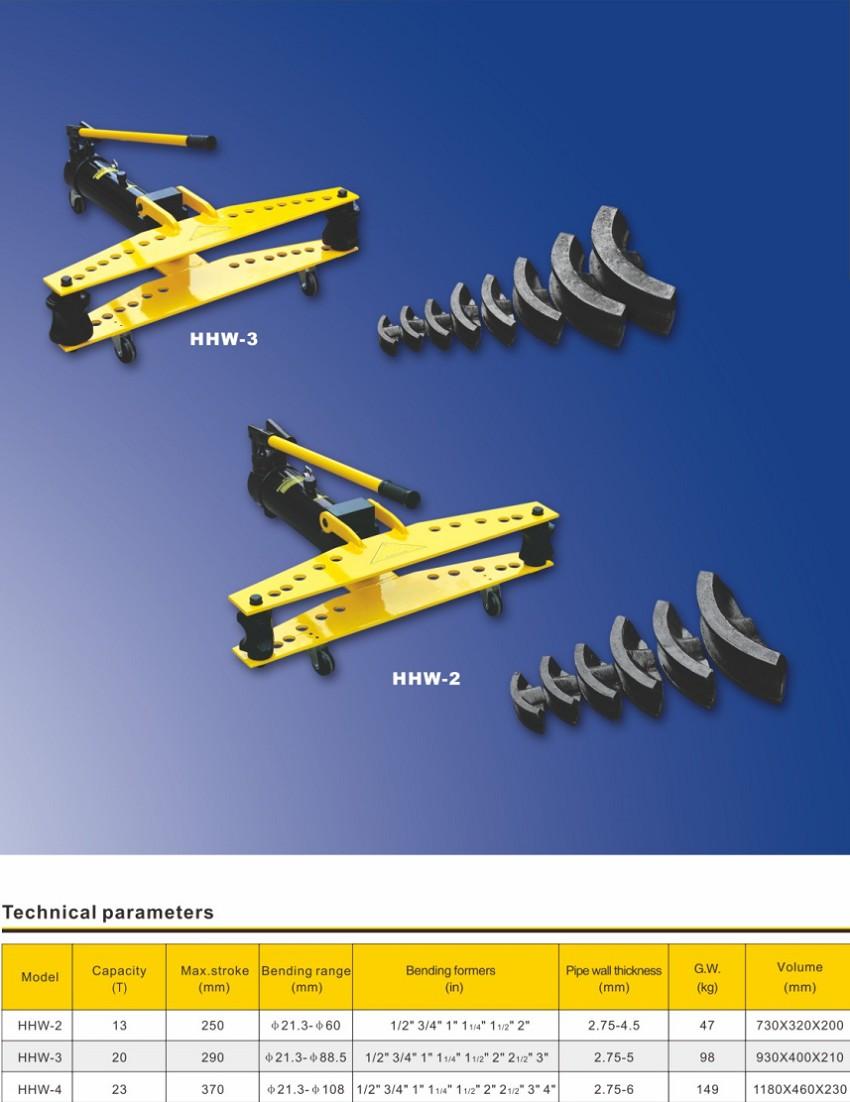

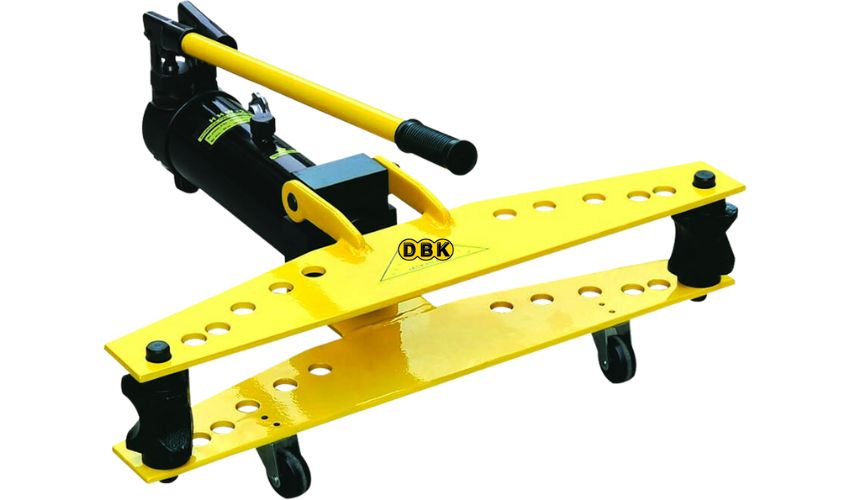

Cấu tạo máy uốn ống thủy lực TLP HHW-4

Hệ thống thủy lực hai chế độ bơm

HHW-4 được trang bị hai cần bơm với chức năng khác nhau trong quá trình tạo lực.

• Cần bơm nhanh dùng khi xi lanh chưa chịu tải, rút ngắn thời gian đưa cơ cấu đến vị trí cần uốn.
• Cần bơm chậm sử dụng khi bắt đầu tạo lực lên ống, kiểm soát quá trình uốn chính xác hơn.
• Cơ cấu thủy lực tạo lực uốn tối đa 23 tấn với hành trình 370 mm.

Thiết kế này cho phép người vận hành chuyển đổi giữa hai chế độ bơm trong cùng một chu trình làm việc.

Phạm vi uốn ống Ø21,5–108 mm

Máy uốn ống thủy lực HHW-4 xử lý các loại ống có đường kính từ Ø21,5 đến Ø108 mm, độ dày thành ống 2,75–6 mm. Máy đi kèm 9 đai uốn với các kích thước 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3" và 4". Việc lựa chọn đai cần căn cứ vào đường kính thực tế của ống trước khi tiến hành uốn.

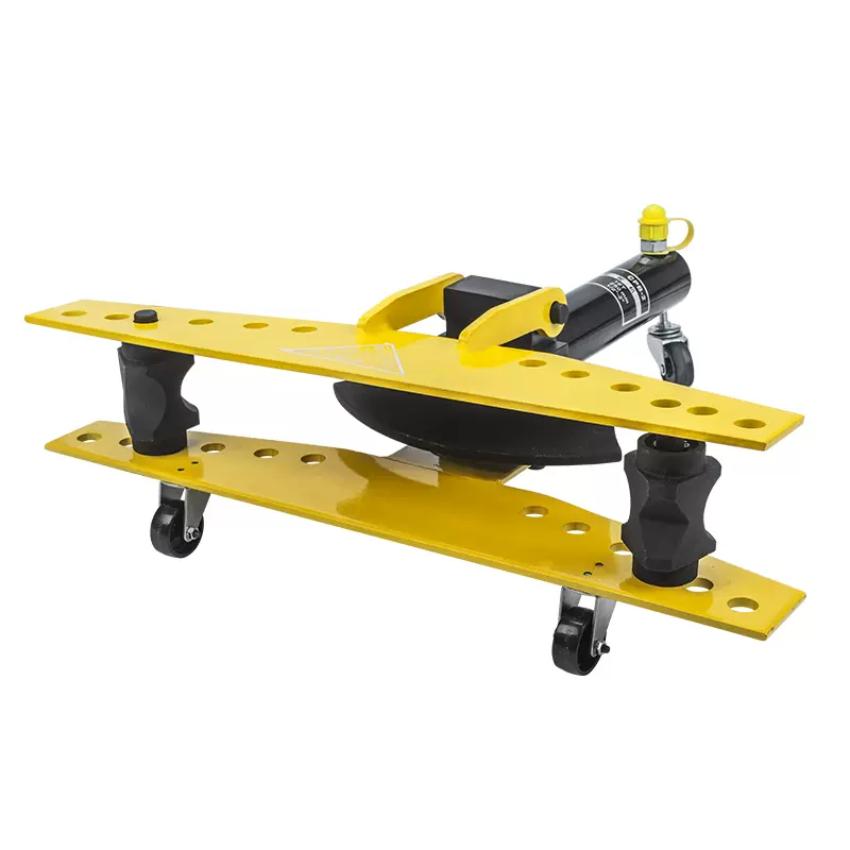

Đai uốn và hệ thống giá đỡ

HHW-4 sử dụng hệ thống giá đỡ kết hợp các con lăn để giữ ống trong quá trình tạo hình. Các vị trí đỡ được bố trí quanh khu vực uốn, tạo điểm tựa cho ống khi chịu lực từ xi lanh thủy lực. 9 đai đi kèm được sử dụng theo từng kích thước ống. Đai cần được đặt đúng vị trí và cố định trước khi bơm thủy lực tạo lực.

Kết cấu máy với khả năng bố trí

Máy có kích thước 1.180 × 460 × 320 mm và trọng lượng 149 kg. Kết cấu dạng khung cơ khí kết hợp cụm bơm thủy lực, xi lanh và bộ phận đỡ ống. HHW-4 không sử dụng động cơ điện trong quá trình tạo lực. Người vận hành tác động trực tiếp lên cần bơm để tạo áp suất thủy lực và thực hiện quá trình uốn.

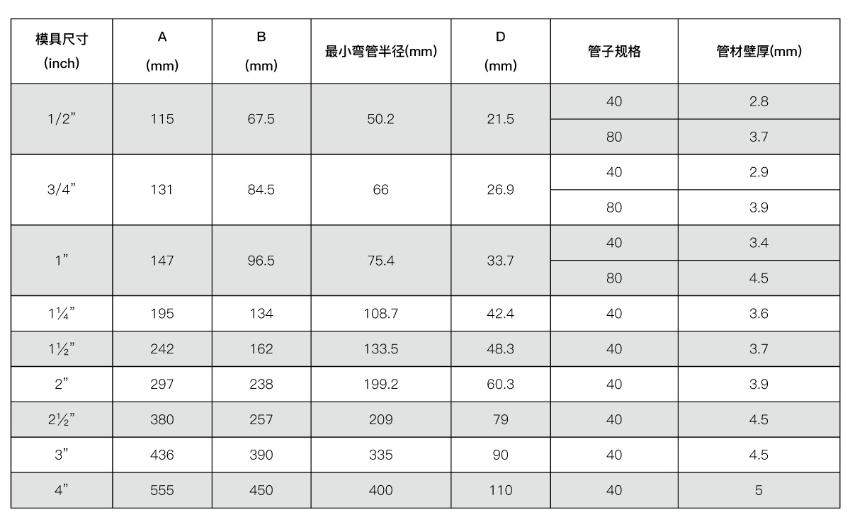

Thông số kỹ thuật máy uốn ống thủy lực HHW-4

• Model HHW-4
• Lực uốn lớn nhất 23 tấn
• Hành trình 370 mm
• Đường kính ống uốn Ø21,5–108 mm
• Độ dày ống 2,75–6 mm
• Số đai uốn đi kèm 9 đai
• Kích thước đai 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4"
• Trọng lượng 149 kg
• Kích thước máy 1.180 × 460 × 320 mm
• Thương hiệu TLP
