BMR-500 - Motor thủy lực bánh răng 464 Nm, 110 vòng/phút

Motor thủy lực bánh răng BMR-500 – 464 Nm, 110 vòng/phút

Motor thủy lực bánh răng BMR-500 có dung tích riêng 500 cm³/vòng, mô-men xoắn định mức 464 N·m và tốc độ quay 110 vòng/phút tại áp suất làm việc 8,5 MPa. Motor sử dụng trục Ø25 mm, then 8 mm và mặt bích vuông 4 lỗ với khoảng cách tâm lỗ 70 × 70 mm. Cấu hình dung tích lớn, tốc độ quay thấp và mô-men tương đối cao giúp BMR-500 phù hợp để truyền động cho các cơ cấu cần lực quay lớn và tốc độ ổn định.

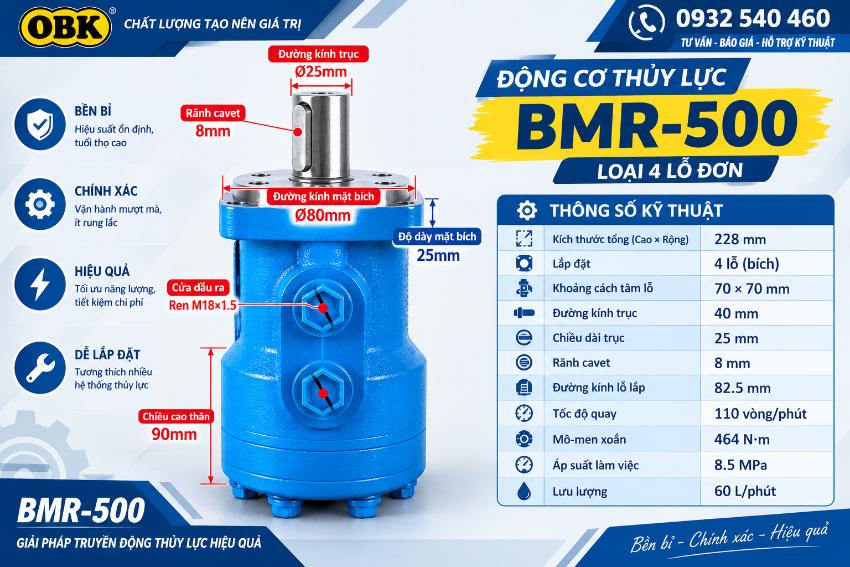

Thông số kỹ thuật motor thủy lực bánh răng 4 lỗ BMR-500

• Dung tích riêng: 500 cm³/vòng
• Tốc độ định mức: 110 rpm
• Mô-men xoắn định mức: 464 N·m
• Áp suất làm việc: 8.5 MPa
• Lưu lượng dầu: 60 L/min
• Trục ra: Ø25 mm, then 8 mm
• Chiều dài trục: 40 mm
• Mặt bích lắp: 4 lỗ, khoảng cách tâm lỗ 70 × 70 mm
• Gờ định tâm (Pilot): Ø82.5 mm
• Đường kính mặt định vị phía trên: Ø80 mm

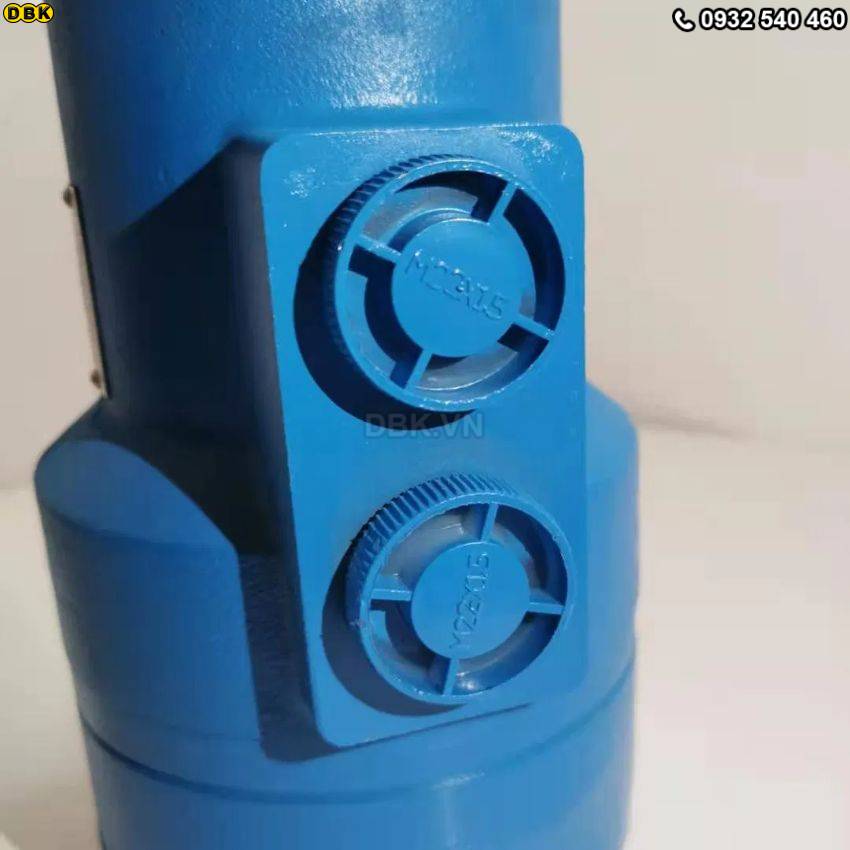

• Ren cổng dầu: M18 × 1.5
• Số cổng dầu: 02 cổng (vào/ra)
• Chiều cao thân motor: 228 mm (không bao gồm trục)
• Đường kính thân giữa: 90 mm
• Kiểu trục: Trục then bằng (Single Key)
• Kiểu lắp: Mặt bích vuông 4 lỗ

Dung tích 500 cm³/vòng và tốc độ 110 vòng/phút

Dung tích riêng 500 cm³/vòng cho biết lượng dầu lý thuyết cần thiết để motor thực hiện một vòng quay. Kết hợp với tốc độ định mức 110 vòng/phút, BMR-500 thuộc nhóm động cơ thủy lực có dung tích lớn và tốc độ quay thấp trong dải BMR.

Mô-men xoắn định mức 464 N·m là thông số cần quan tâm khi ghép motor với cơ cấu truyền động. Khi lựa chọn, nên đối chiếu mô-men yêu cầu của thiết bị, áp suất và lưu lượng thực tế của hệ thống thủy lực thay vì chỉ dựa vào tốc độ quay.

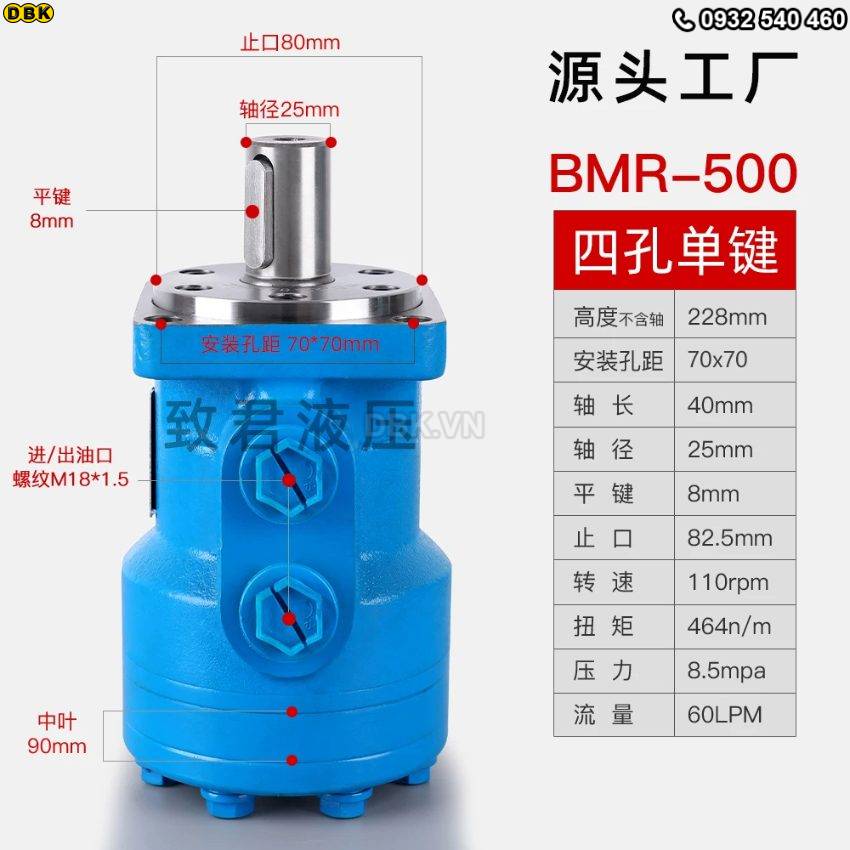

Mặt bích 4 lỗ và trục Ø25 mm

BMR-500 sử dụng kiểu lắp mặt bích vuông 4 lỗ. Khoảng cách tâm lỗ 70 × 70 mm, gờ định tâm Ø82,5 mm và trục ra Ø25 mm là các kích thước cần kiểm tra khi lắp mới hoặc thay thế motor.

Trục có then bằng rộng 8 mm, chiều dài 40 mm, dùng để liên kết motor với cơ cấu truyền động. Trước khi lắp đặt, cần đối chiếu kích thước trục, then, bích và vị trí lỗ với bộ phận đang sử dụng.

Ứng dụng thực tế của mô tơ thủy lực BMR 500 trục Ø25 then bằng

• Trục then bằng hai mươi lăm mi li mét kết nối chắc chắn với hệ thống truyền động công nghiệp
• Khả năng truyền mô men xoắn lớn giúp máy móc vận hành ổn định trong nhiều dây chuyền
• Thiết bị lắp đặt hoàn hảo cho các dòng băng tải hạng nặng và máy trộn nguyên liệu
• Cơ cấu tời kéo vật liệu xây dựng hoạt động hiệu quả nhờ lực kéo vô cùng mạnh mẽ
• Môi trường làm việc khắc nghiệt vẫn đảm bảo độ bền cao và ít xảy ra sự cố
• Hiệu suất làm việc vượt trội giúp tối ưu hóa thời gian và chi phí cho doanh nghiệp
• Kết cấu cơ khí vững chắc đáp ứng tốt nhu cầu khai thác công suất liên tục hàng ngày

Kiểm tra trước khi lắp BMR-500

Trước khi đưa motor vào hệ thống, cần kiểm tra áp suất và lưu lượng của nguồn thủy lực, kích thước đường ống, chiều quay yêu cầu và khả năng chịu tải của cơ cấu truyền động. Phần cơ khí cần đối chiếu chính xác trục Ø25 mm, then 8 mm và mặt bích 4 lỗ. Không nên đánh giá khả năng làm việc của motor chỉ dựa trên mô-men định mức. Điều kiện vận hành thực tế và thông số của toàn bộ hệ thống thủy lực đều ảnh hưởng đến hiệu quả truyền động.
