Motor piston thủy lực A2F160 - Mô-men xoắn 635 Nm

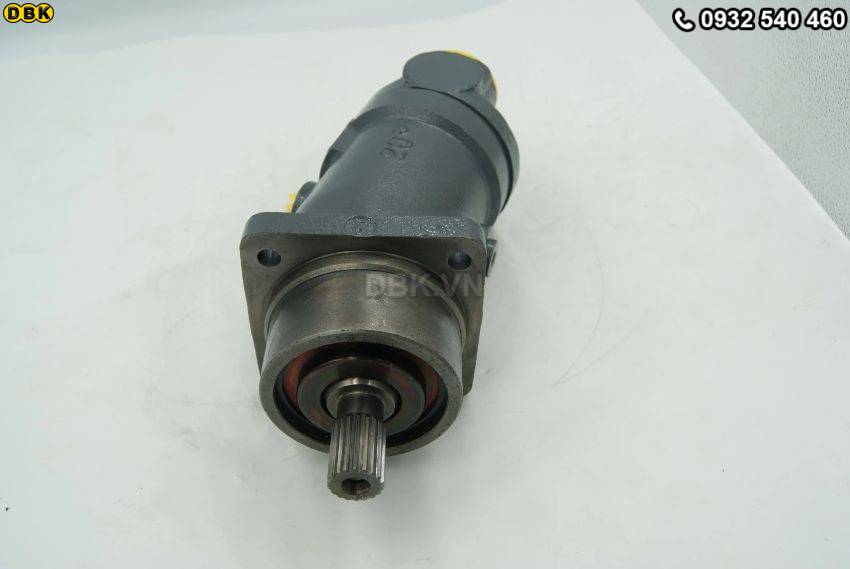

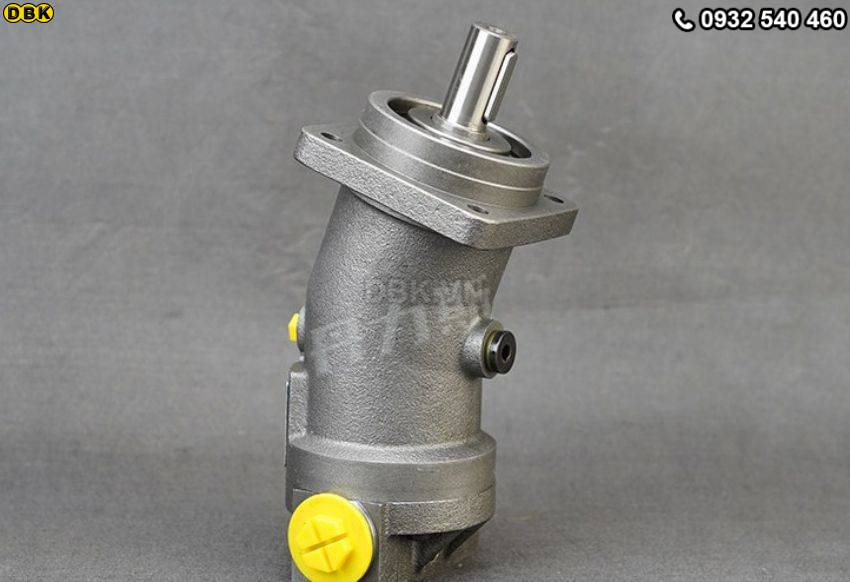

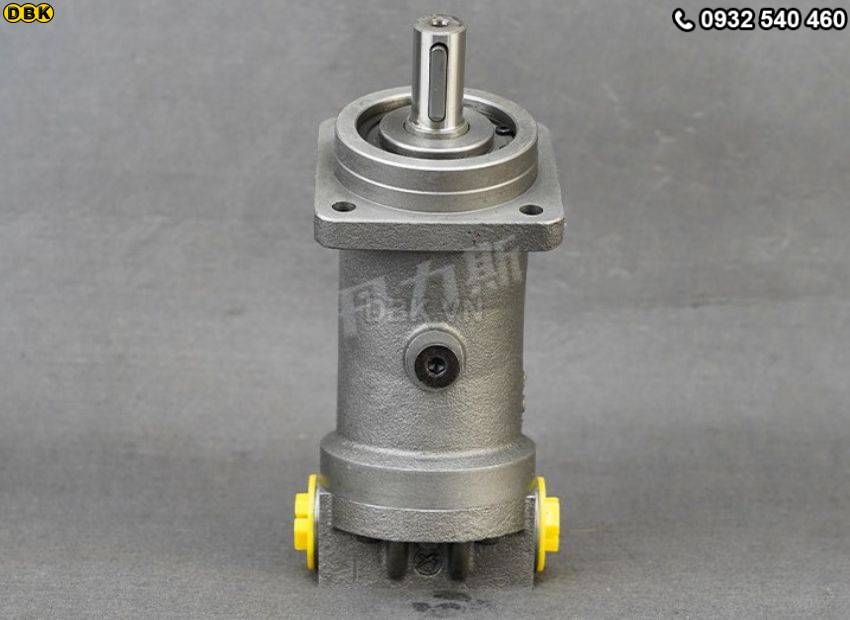

Motor thủy lực piston A2F160

Motor thủy lực piston A2F160 có mô-men xoắn tối đa 635 N·m, tốc độ quay 1.403 vòng/phút và áp suất chịu tối đa 25 MPa. Model này sử dụng trục Ø45 mm, then rộng 14 mm và bích lắp đặt Ø180 mm, phù hợp với các hệ thống truyền động thủy lực yêu cầu mô-men xoắn lớn.

Bên cạnh thông số công suất, kích thước kết nối cơ khí là yếu tố cần kiểm tra trước khi lắp đặt. A2F160 có cổng dầu M48 × 2, cổng xả dầu M22 × 1.5 và khoảng cách tâm lỗ bích 224 mm, giúp xác định khả năng tương thích với cụm máy và hệ thống thủy lực hiện có.

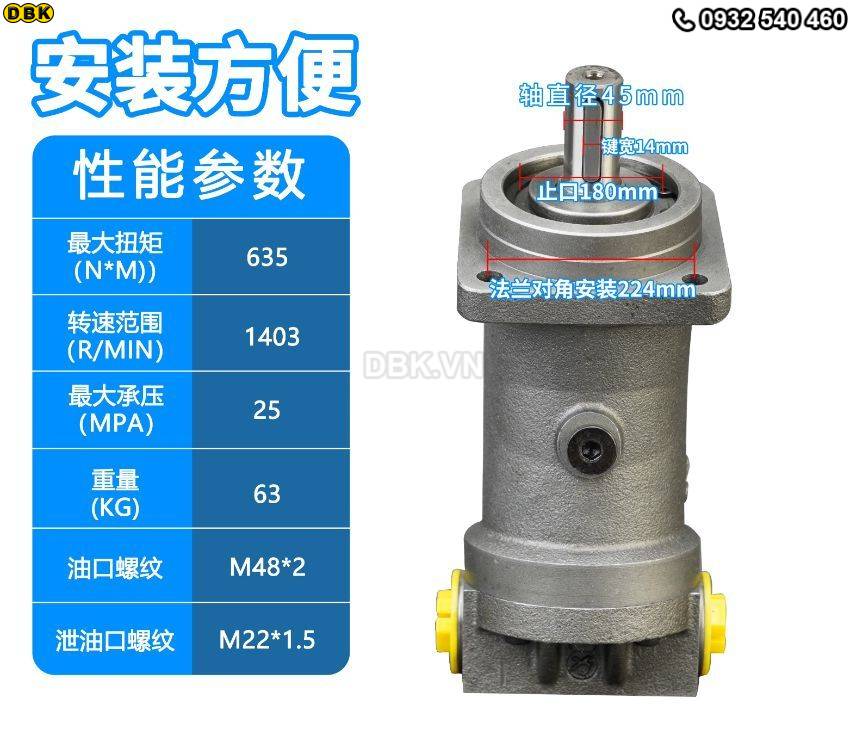

Thông số kỹ thuật motor thủy lực piston A2F160

• Model: A2F160
• Loại: Motor thủy lực piston
• Mô-men xoắn tối đa: 635 N·m
• Tốc độ quay: 1.403 vòng/phút
• Áp suất chịu tối đa: 25 MPa
• Khối lượng: 63 kg
• Ren cổng dầu: M48 × 2
• Ren cổng xả dầu: M22 × 1.5
• Đường kính trục: Ø45 mm
• Bề rộng then: 14 mm
• Đường kính bích lắp đặt: Ø180 mm
• Khoảng cách tâm lỗ lắp bích: 224 mm

Đặc điểm kỹ thuật của A2F160

A2F160 có mô-men xoắn tối đa 635 N·m, thuộc nhóm model có mô-men lớn trong dải motor A2F. Thông số này là cơ sở để xem xét model khi hệ thống cần truyền mô-men cao cho cơ cấu máy. Khi lựa chọn, cần đối chiếu mô-men yêu cầu của tải với điều kiện áp suất và tốc độ thực tế thay vì chỉ dựa vào giá trị mô-men tối đa.

Khả năng lắp đặt của motor được xác định qua cụm kích thước cơ khí. A2F160 sử dụng trục Ø45 mm, then rộng 14 mm, bích Ø180 mm và khoảng cách tâm lỗ 224 mm. Việc kiểm tra các kích thước này trước khi mua giúp hạn chế sai lệch khi ghép motor với cơ cấu truyền động.

Về kết nối thủy lực, motor có ren cổng dầu M48 × 2 và ren cổng xả dầu M22 × 1.5. Đây là những thông số cần được kiểm tra cùng đường ống, đầu nối và cấu hình mạch dầu của thiết bị trước khi đưa motor vào vận hành.

Khả năng truyền động với mô-men 635 N·m

Mô-men xoắn 635 N·m cho biết khả năng tạo mô-men của motor tại điều kiện kỹ thuật tương ứng với thông số sản phẩm. Trong thực tế, mô-men đầu ra còn phụ thuộc vào áp suất, lưu lượng, tốc độ quay và tổn hao của toàn bộ hệ thống thủy lực.

Vì vậy, khi thiết kế hoặc thay thế motor, không nên sử dụng riêng giá trị 635 N·m để xác định khả năng kéo tải. Cần tính toán theo tải thực tế và kiểm tra điều kiện làm việc của hệ thống để đảm bảo motor hoạt động trong giới hạn cho phép.

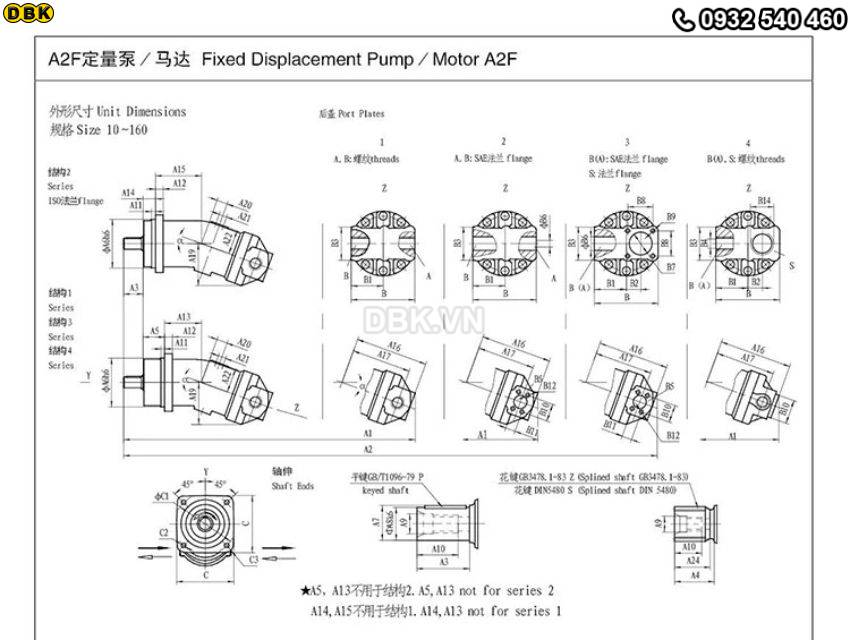

Kích thước kết nối và lắp đặt

A2F160 có đường kính trục Ø45 mm và bề rộng then 14 mm. Hai thông số này cần tương thích với khớp nối, bánh răng, puly hoặc cơ cấu truyền động được sử dụng cùng motor.

Phần bích có đường kính Ø180 mm, khoảng cách tâm lỗ lắp đặt 224 mm. Khi thay thế một motor đang sử dụng, nên đo trực tiếp vị trí lỗ, kích thước bích và trục của thiết bị hiện có để tránh phát sinh vấn đề khi lắp ráp.

Khối lượng motor khoảng 63 kg cũng cần được tính đến khi bố trí giá đỡ. Với các hệ thống lắp đặt cố định, kết cấu gá phải đủ khả năng chịu tải và hạn chế rung động trong quá trình vận hành.

Ứng dụng motor piston thủy lực A2F160

A2F160 có thể được sử dụng trong các hệ thống truyền động thủy lực cần mô-men xoắn lớn. Tùy cấu hình máy, motor thủy lực có thể được xem xét cho các cơ cấu truyền động công nghiệp, máy móc cơ khí và thiết bị sử dụng nguồn thủy lực.

Việc lựa chọn A2F160 cần dựa trên yêu cầu thực tế của từng hệ thống, đặc biệt là mô-men tải, tốc độ quay, áp suất làm việc và kích thước kết nối. Không nên lựa chọn chỉ dựa trên công suất hoặc mô-men danh định.

Hướng dẫn kiểm tra trước khi lắp đặt A2F160

• Kiểm tra tình trạng thân motor, trục và mặt bích trước khi lắp.
• Đối chiếu đường kính trục Ø45 mm và then rộng 14 mm với cơ cấu truyền động.
• Kiểm tra bích Ø180 mm và khoảng cách tâm lỗ 224 mm.
• Đối chiếu ren cổng dầu M48 × 2 và cổng xả M22 × 1.5 với hệ thống đường ống.
• Kiểm tra áp suất và tốc độ làm việc của hệ thống trước khi vận hành.
• Đảm bảo motor được cố định chắc chắn và các mối nối thủy lực được siết đúng yêu cầu.
• Sau khi lắp đặt, vận hành thử ở điều kiện phù hợp và kiểm tra rò rỉ, rung động bất thường.
